Каталог > Кабели отведений для электрокардиографов > 100003

ЭКГ кабель пациента для Schiller Cardiovit AT-1, AT-2, AT-2 Plus, AT-3, AT-4, AT-5, АТ-6, AT-10, AT10 Plus, AT-60, AT101, AT102, AT102-Plus, AT104, AT104PC, AT110, AT160, CS6, CS12, CS100 (кроме CS-200), MS2007, MS2010, MS2015, P80, штекер banana 4мм, длинные винты

Артикул: 100003 (OEM Ref: 201003)
ЭКГ кабель пациента для Schiller Cardiovit AT-1, AT-2, AT-2 Plus, AT-3, AT-4, AT-5, АТ-6, AT-10, AT10 Plus, AT-60, AT101, AT102, AT102-Plus, AT104, AT104PC, AT110, AT160, CS6, CS12, CS100 (кроме CS-200), MS2007, MS2010, MS2015, P80, штекер banana 4мм, длинные винтыЭКГ кабель пациента для Schiller Cardiovit AT-1, AT-2, AT-2 Plus, AT-3, AT-4, AT-5, АТ-6, AT-10, AT10 Plus, AT-60, AT101, AT102, AT102-Plus, AT104, AT104PC, AT110, AT160, CS6, CS12, CS100 (кроме CS-200), MS2007, MS2010, MS2015, P80, штекер banana 4мм, длинные винты

Цена: 7 058 руб    6 494 руб

         Добавлено

Наличие на складе: 189 шт. (есть в наличии, на дату 28.03.2024)

Наименование:

ЭКГ кабель пациента для Schiller Cardiovit AT-1, AT-2, AT-2 Plus, AT-3, AT-4, AT-5, АТ-6, AT-10, AT10 Plus, AT-60, AT101, AT102, AT102-Plus, AT104, AT104PC, AT110, AT160, CS6, CS12, CS100 (кроме CS-200), MS2007, MS2010, MS2015, P80, штекер banana 4мм, длинные винты

Заводской артикул OEM Ref:

201003

Технические характеристики:

Количество отведений:

12 общепринятых отведений (I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6)

Количество проводов:

10

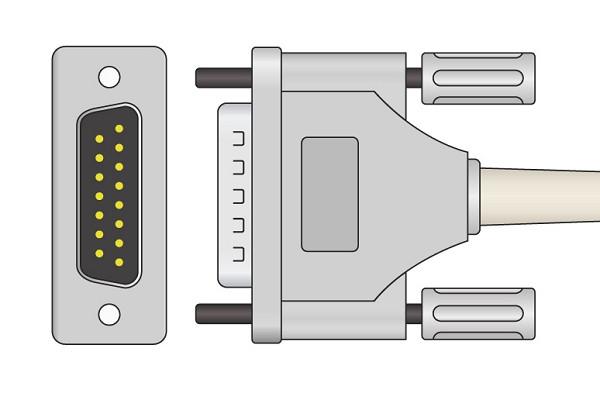

Тип разъема:

DA-15

Тип вилки:

Прямой

Крепление вилки:

На винтах

Цвет:

Серый

Диаметр штекера:

4мм

Тип штекера:

Banana plug с пружиной

Температура эксплуатации:

от -10 до 55 °C

Влажность эксплуатации:

25-85%

Длина кабеля:

3,2м



Общая длина кабеля: 350см

Длина конечностных отведений: 120см

Длина грудных отведений: 82см

Совместимые артикулы:

Schiller: 2,400070 2,400095 2.400070 2.400095

E10R-SH1-B/I

55.065001

Curbell: CB-721014R/1

CB-721013R/1

CB-721016R/1

FIAB: F8725R
CN91

Подходит к:

Shiller Cardiovit AT-1, AT-2, AT-3, AT-4, AT-5, АТ-6, AT-10, AT10 Plus, AT-60, AT101, AT102, AT102-Plus, AT104, AT104PC, AT110, CS6, CS12, CS100, CS200, MS2010, MS2015; Bionet Cardiotouch

ЭКГ-кабель пациента (кабель отведения)  на 10 отведений (диам. штекеров 4 мм) с неразборной коробкой для электрокардиографов SCHILLER Cardiovit AT-1, AT-2, AT-3, AT-4, AT-5, АТ-6, AT-10, AT10 Plus, AT-60, AT101, AT102, AT102-Plus, AT104, AT104PC, AT110, CS6, CS12, CS100, CS200, MS2010, MS2015. Разъем подключения ЭКГ кабеля пациента к электрокардиографу типа DB-15M («вилка» на 15 контактов).

Кабели пациента разработаны для уменьшения электрических помех из-за токов утечки, существующих в окружающей среде и приводящих к нарушениям при записи ЭКГ. ЭКГ-кабель с 10 проводами оборудован специальными коннекторами, чтобы использоваться с различными типами электрокардиографов. Совместимость с устройствами снятия кардиограммы может быть найдена в листе данных, включенном в упаковку.

Кабели пациентов предназначаются для передачи электрических импульсов от электродов в электрокардиографам. Рассчитаны до 10 электродов. 4 электрода подключаются к конечностям человека с помощью прищепок, еще 6 – к грудной клетке с помощью присосок. Согласно стандарту, каждый из этих 10 электродов имеет свой цвет и маркировку. ЭКГ-кабель с обратной стороны имеет разъем DB-15 (компьютерный). Все 10 линий ЭКГ-кабеля обладают сопротивлением, это позволяет применять дефибриллятор, если это предусматривается конструкцией электрокардиографа.

Кабель пациента состоит из:

• центрального жгута, оборудованного наконечником, что обеспечивает кабелю соединение с электрокардиографом;
• токосъемников – наконечников, они снимают показатели;
• узла стыковки ветвей кабеля с центральным кабелем;
• ветвей кабеля (количество зависит от канальности кардиографа).

Также употребляются названия «жгут кардиографа», «Шнур ЭКГ» и «токосъемник ЭКГ».

Разъемы для подключения электродов: Pin 3.0/4.0 мм на выбор (используется 4.0мм)

Материал: кабель с двойным экранированием дополнение, антистатическое покрытие для предотвращения интерференции сигналов

Кабель пациента Schiller Cardiovit представляет собой экг кабель серого цвета с 10 отведениями для считывания  показаний с данных каналов во время работы кардиографа.
Кабель пациента Schiller поставляется вместе с кардиографом и является заменяемой частью в случае утраты кабелем физико-технических свойств.

Пациентные кабели

Защитите Ваше оборудование от поломок и преждевременного изнашивания!

Используйте только принадлежности и расходные материалы, рекомендованные компанией SCHILLER для гарантии точности регистраций, качества печати и надежной работы прибора.

Вы можете приобрести электрокардиографов с банановым или клипсовым кабели пациента:

  • Банановый кабель пациента используется с многоразовыми электродами.
  • Клипсовый кабель пациента используется с одноразовыми электродами.
  • Специальные адаптеры дают возможность использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами.

Кабель пациента Schiller Cardiovit идет с 10 отведениями для присоединения электродов, чтобы считывать показатели сердечной деятельности.  Хвосты от кабелей скреплены специальной пластиковой обоймой для удобства использования.

Купить кабель отведения ЭКГ Schiller необходимо после износа старого кабеля, идущего в комплекте с электрокардиографом.

Технические данные:

  • Кабель отведения с десятью отведениями;
  • Двойная защита от помех – экранированная пленка;
  • Грудные электроды – штекеры С1, С2, С3, С4, С5, С6;
  • Длина от блока развертки 82 см;
  • Цвета штекеров желтый, синий, зеленый, красный, черный, коричневый;
  • Конечностные электроды – штекеры R, L, F, N;
  • Длина от блока развертки 120 см;
  • Цвета штекеров: зеленый, черный, желтый, красный;
  • Подключение к прибору ЭКГ 15 DIN;
  • Длина макс. 350 см;
  • Вес 320 грамм;
  • Записывание данные с частотой 0.005-150 Гц (-3 дБ);
  • Рабочая температура кабелей от -5 до 50 градусов Цельсия;
  • Встроена защита от дефибриляции;
  • Штекер «банан» или «din» для SP стандарта, или клипса;

Аналог ЭКГ-кабеля пациента (кабель отведения) F8725R на 10 отведений (диам. штекеров 4 мм) с неразборной коробкой фирмы FIAB (Италия) для электрокардиографов SCHILLER Cardiovit AT-1, AT-2, AT-3, AT-4, AT-5, АТ-6, AT-10, AT10 Plus, AT-60, AT101, AT102, AT102-Plus, AT104, AT104PC, AT110, CS6, CS12, CS100, CS200, MS2010, MS2015 . Разъем подключения ЭКГ кабеля пациента к электрокардиографу типа DB-15M («вилка» на 15 контактов).

Европейский стандарт IEC Расположение на теле пациента

Индикация Цвет
R Красный правая рука
L Желтый левая рука
F Зеленый левая нога
N Черный правая нога
C1 Белый / Красный в 4-м межреберье справа от грудины
C2 Белый / Желтый в 4-м межреберье слева от грудины
C3 Белый / Зеленый на 5-м ребре, в геометрической серединемежду С2 и С4
C4 Белый / Коричневый в 5-м межреберье по левой среднеключичной линии
C5 Белый / Черный на уровне С4 по передней подмышечной линии
C6 Белый / Фиолетовый на уровне С4 по средней подмышечной линии

Кабель ЭКГ

Кабель для ЭКГ - составной элемент любого кардиографа. Благодаря ветвям кабеля для электрокардиографа снимаются показания с конечностей и грудного отдела пациента на блок ЭКГ для дальнейшей расшифровки.

Устройство Кабеля ЭКГ:

центральный жгут с наконечником; через наконечник(папа) кабель экг соединяется с телом кардиографа, Разъём ЭКГ (мама);

узел стыковки ветвей кабеля отведения ЭКГ и центрального кабеля ЭКГ;

ветви кабеля ЭКГ - количество зависит от канальности кардиографа;

наконечники ветвей - токосъёмники, к которым подключаются электроды.

Кабель ЭКГ подразделяется:

В зависимости от классификации и канальности аппарата, кабель для электрокардиографа может быть одно-канальным, трёх-канальным, шести и более канальным.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.

Кабель ЭКГ как выбрать:

При заказе кабеля для электрокардиографа необходимо указать марку или производителя кардиографа. В редких случаях требуется год выпуска кардиографа и канальность кабеля, то есть устройство кабеля ЭКГ.

Кабель ЭКГ также называют: кабель отведения экг, кабель отведений кардиографа, кабель отведений, кабель пациента для электрокардиографа, кабель пациента для ЭКГ, хвост ЭКГ, хвост отведений, шнур экг, жгут кардиографа, жгут кабелей экг, токосъёмник ЭКГ, кабель-канал ЭКГ, кабель для ЭКГ, кабель электрокардиографа.

Вместе с кабель для экг (кабель отведения ЭКГ) ищут: электрод конечностный, электрод прижимной, электрод грудной, перо ЭКГ, бумага ЭКГ, электрод ЭКГ.

Кабель ЭКГ

Кабель для ЭКГ - это неотъемлемая часть электрокардиографа. С помощью кабеля для ЭКГ берутся показатели у пациента для дальнейшей их расшивровки с аппарата ЭКГ. Кабель ЭКГ имеет несколько названий: кабель отведения кардиографа, кабель отведений, шнур экг, кабель отведения экг, токосъёмник ЭКГ, кабель пациента для электрокардиографа, кабель пациента для ЭКГ, хвост ЭКГ.
Кабель электрокардиографа состоит из основного жгута с наконечником, через который кабель соединяется с аппаратом ЭКГ, из узла стыковки ветвей кабеля отведения ЭКГ и центрального кабеля, ветвей кабеля, количество которых меняется в зависимости от канальности кардиографа, и наконечников ветвей, так называемых токосъемников, к которым присоединяются электроды.
Кабель ЭКГ классифицируется в зависимости от аппарата ЭКГ, бывают одноканальные, трехканальные, шестиканальные и другие кабели ЭКГ.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Прежде чем купить кабель ЭКГ, необходимо выяснить марку электрокардиографа, а так же желательно знать его канальность.

Кабель пациента – необходимый для аппарата ЭКГ расходный материал, с помощью которого к электрокардиографу присоединяются ЭКГ-электроды, позволяющие осуществить запись сигналов сердечной активности. Обычно кабель имеет 10 отведений для грудных и конечностных электродов (однако встречаются кабели с 7 или 2 отведениями). Купить электрокардиограф.

Штекеры для грудных электродов имеют стандартные цвета (красный, жёлтый, зелёный, синий, чёрный, коричневый) и стандартное расположение; данные об этом утверждены ГОСТ, а также американским и европейским стандартами индикации и цветовой маркировки проводов. Средняя длина провода – от 2100 до 3120 мм в разных моделях, длина грудных отведений – от 670 мм и конечностных – от 1150 мм. Рекомендуемая температура эксплуатации – 10-40?С.

Большинство ЭКГ-кабелей пациента жестко крепится к корпусу кардиографа двумя винтами М4. По такому типу присоединяются кабели почти во всех отечественных и импортных аппаратах ЭКГ. Болты обеспечивают крепкую и надёжную фиксацию, и при выборе кабеля предпочтение отдаётся, как правило, именно такому креплению. Другой вариант – фиксация при помощи двух прижимных металлических усов (впрочем, в отечественном оборудовании она не используется).

По типу разъёма выделяют банановый и клипсовый кабели пациента. Банановый кабель пациента используется с многоразовыми электродами, а клипсовый – с одноразовыми. Чтобы использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами, присоединяют специальные адаптеры. Банановый кабель подключается к ЭКГ-аппарату через стандартный разъём 15 Din.

ЭКГ-кабели пациента достаточно дорогостоящи, т.к. представляют сложную систему для переноса сигнала на электрокардиограф. Отечественные кабели пациента отличаются более демократичной ценой, однако следует отметить, что не все они имеют защиту от дефибрилляции и достаточный уровень помехозащищённости.

Кабель пациента для ЭКГ разработаны для уменьшения электрических помех из-за токов утечки, существующих в окружающей среде и приводящих к нарушениям при записи ЭКГ.

Упаковка: Количество в упаковке 1 шт., каждый кабель, оснащен инструкцией для использования, упакован индивидуально в полиэтиленовом пакете с соответствующим ярлыком, указывающим все идентификационные данные продукта.

Использование

o Воткните коннектор «кабеля пациента» в специальное гнездо электрокардиографа.
o Нанесите слой электропроводного геля на кожу в местах, соответствующих указанным в таблице индикация и цветовая маркировка электродов.
o Если используются одноразовые самоклеющиеся электроды, то не используйте электропроводный гель.
o Поместите электроды на грудную клетку и конечности на подготовленные места.
o Подсоедините каждый проводок «Кабеля пациента» с соответствующим электродом.
o Включите электрокардиограф и начните запись.
o После окончания записи отсоедините провода «кабеля пациента» от электродов.
o Индикация и цветовая маркировка электродов и их расположение на теле пациента:

ЭКГ-кабель является обязательным элементом кардиографа. Представляет собой систему связующих проводов, которые рассчитаны на стандартное количество отведений. Имеет функцию обеспечения контакта электрического поля пациентов с воспринимающей аппаратурой. Ветви кабеля для электрокардиографа позволяют считывать показания с грудного отдела и конечностей пациента, подавать их на блок ЭКГ для последующей расшифровки.

Конструкция ЭКГ-кабеля:
• центральный жгут, оснащенный наконечником; с помощью наконечника (папа) ЭКГ-кабель соединяется с блоком электрокардиографа (разъем ЭКГ – мама);
• ветви ЭКГ-кабеля (количество ветвей определяется канальностью кардиографа);
• узел стыковки для ветвей кабеля отведения с центральным кабелем ЭКГ;
• наконечники ветвей – снимают ток, к ним подключают электроды.

В зависимости от канальности кардиографа и классификации ЭКГ-кабель может быть одно-, трех-, шестиканальным и более.

Многоканальные кабели отведения оснащены 4 ответвлениями для конечностей и 6 ответвлениями для снятия показаний с грудной клетки.

Кабель электрокардиографа состоит из основного жгута с наконечником, через который кабель соединяется с аппаратом ЭКГ, из узла стыковки ветвей кабеля отведения ЭКГ и центрального кабеля, ветвей кабеля, количество которых меняется в зависимости от канальности кардиографа, и наконечников ветвей, так называемых токосъемников, к которым присоединяются электроды.

Кабель ЭКГ классифицируется в зависимости от аппарата ЭКГ, бывают одноканальные, трехканальные, шестиканальные и другие кабели ЭКГ.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Прежде чем купить кабель ЭКГ, необходимо выяснить марку электрокардиографа, а так же желательно знать его канальность.

Кабели пациента для ЭКГ — система связующих проводов, рассчитанных на стандартное количество отведений. Являются обязательным элементом электрокардиографического исследования. Поддерживают контакт электрического поля пациента с воспринимающей аппаратурой. Во многих современных моделях присутствует функция защиты от дефибриляции.

ЭКГ-кабели, предлагаемые на рынке медицинской техники, не идентичны по размеру и типу крепления разъёмов к корпусу кардиографа (при помощи пружинных усов либо крепёжных винтов).

Существуют разные модификации, рассчитанные на конкретные модели электрокардиографов. Однако, независимо от спецификации, сохраняется классическая цветовая маркировка, рекомендуемая медицинскими стандартами.

Таким образом, главный критерий при выборе этого аксессуара — совместимость с применяемой аппаратурой. Хотя ЭКГ-исследования имеют дело с токами сверхмалой интенсивности, важный момент при выборе набора кабелей — надежность производителя как гарантия абсолютной безопасности предлагаемых изделий.

Пациентные кабели

Защитите Ваше оборудование от поломок и преждевременного изнашивания!

Используйте только принадлежности и расходные материалы, рекомендованные нами для гарантии точности регистраций, качества печати и надежной работы прибора.

Вы можете приобрести электрокардиографов с банановым или клипсовым кабели пациента:

  • Банановый кабель пациента используется с многоразовыми электродами.

    f
  • Клипсовый кабель пациента используется с одноразовыми электродами.

    H
  • Специальные адаптеры дают возможность использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами.

Внимание!

Токопроводящие части кабеля пациента, электроды или соответствующие подключения компонентов, контактирующих с пациентом и защищенных от разряда дефибриллятора, включая нейтральный провод кабеля пациента и электроды, не должны соприкасаться с другими токопроводящим частям, в том числе с защитным заземлением. В противном случае может произойти короткое замыкание с риском поражения пациента электрическим током и повреждения устройства.

Во избежание травмирования пациента или повреждения прибора не подключайте отведения пациента к каким-либо другим устройствам или сетевым розеткам.

Всегда правильно подключайте кабель пациента и отведения во время дефибрилляции. В противном случае подключенные отведения могут быть повреждены.

Описание:

ЭКГ кабель пациента для Schiller Cardiovit AT-1, AT-2, AT-2 Plus, AT-3, AT-4, AT-5, АТ-6, AT-10, AT10 Plus, AT-60, AT101, AT102, AT102-Plus, AT104, AT104PC, AT110, AT160, CS6, CS12, CS100 (кроме CS-200), MS2007, MS2010, MS2015, P80, штекер banana 4мм, длинные винты
