Каталог > Кабели отведений для электрокардиографов > 100002

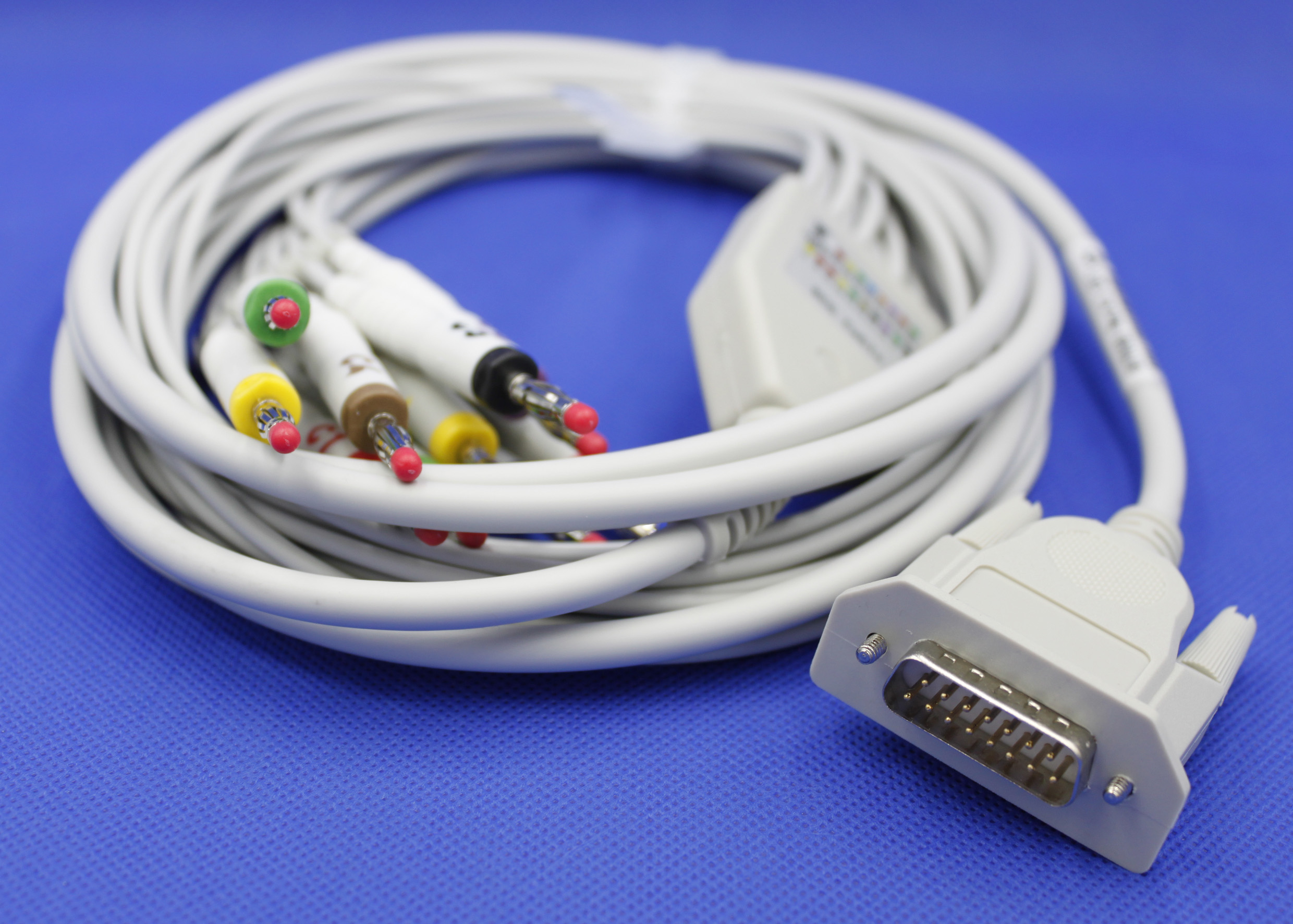

ЭКГ кабель пациента для НПП Монитор ЭК3Т-01-Р-Д, ЭК3Т-01-«Р-Д»/3, ЭК12Т-01-Р-Д, ЭК12Т-01-"Р-Д"/63, ЭК12Т-01-"Р-Д"/141, ЭК12Т-01-«Р-Д»/260, ЭК 3Т-01-«Р-Д»/1 (бумага 57 мм), ЭК 3Т-01-«Р-Д»/2 (бумага 80 мм), штекер banana 4мм, IEC

Артикул: 100002
ЭКГ кабель пациента для НПП Монитор ЭК3Т-01-Р-Д, ЭК3Т-01-«Р-Д»/3, ЭК12Т-01-Р-Д, ЭК12Т-01-

Цена: 9 148 руб    5 827 руб

         Добавлено

Наличие на складе: 206 шт. (есть в наличии, на дату 20.11.2024)

Наименование:

ЭКГ кабель пациента для НПП Монитор ЭК3Т-01-Р-Д, ЭК3Т-01-«Р-Д»/3, ЭК12Т-01-Р-Д, ЭК12Т-01-"Р-Д"/63, ЭК12Т-01-"Р-Д"/141, ЭК12Т-01-«Р-Д»/260, ЭК 3Т-01-«Р-Д»/1 (бумага 57 мм), ЭК 3Т-01-«Р-Д»/2 (бумага 80 мм), штекер banana 4мм, IEC

Технические характеристики:

Количество отведений:

12 общепринятых отведений (I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6)

Количество проводов:

10

Тип разъема:

DA-15

Тип вилки:

Прямой

Крепление вилки:

На винтах

Цвет:

Серый

Диаметр штекера:

4мм

Тип штекера:

Banana plug с пружиной

Сопротивление:

10 кОм

Температура эксплуатации:

от -10 до 55 °C

Влажность эксплуатации:

25-85%

Длина кабеля:

3,2м



Заводской артикул:
МТЦ.30.03.501

Кабель пациента с отведениями (10 проводов) совместим с ЭКГ-аппаратами производства ООО НПП "Монитор"
Для аппаратов:
Монитор (Россия)

Кабель пациента для электрокардиографов ЭК3Т - 01 - «Р-Д», ЭК12Т - 01 - «Р-Д», ЭК12кр - 01 - «Р-Д»

Кабель пациента (кабель отведений) для электрокардиографов и мониторов производства ООО НПП "Монитор":
ЭК3Т-01-"Р-Д",
ЭК12Т-01-"Р-Д",
ЭК11кр-01-"Р-Д"
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Разъем 15 Pin
Штекер 4 мм
Общая длина кабеля 3100 мм
Длина грудных отведений 720 мм
Длина отведений на конечности 1100 мм

Кабель используется для подсоедиенения многоразовых электродов ЭКГ без адаптеров, одноразовые электроды ЭКГ соединяют через адаптер разъем под штекер-кнопка

Область применения:

В отделениях функциональной диагностики (кабинетах ЭКГ) поликлиник, клиник, больниц, отделений кардиореанимации и интенсивной терапии кардиологических отделений больниц, а также в автомобилях скорой помощи и в других медицинских учреждениях.
в отделениях функциональной диагностики, кардиологии и интенсивной терапии стационаров;
в кабинетах функциональной диагностики поликлиник и медикосанитарных частей;
в автомобилях скорой медицинской помощи с возможностью беспроводной GSM передачи ЭКГ на удаленный кардиопульт;
в частной медицинской практике.

Параметры:

Каналы          12
Отведения     12

Европейский стандарт IEC Расположение на теле пациента

Индикация Цвет
R Красный правая рука
L Желтый левая рука
F Зеленый левая нога
N Черный правая нога
C1 Белый / Красный в 4-м межреберье справа от грудины
C2 Белый / Желтый в 4-м межреберье слева от грудины
C3 Белый / Зеленый на 5-м ребре, в геометрической серединемежду С2 и С4
C4 Белый / Коричневый в 5-м межреберье по левой среднеключичной линии
C5 Белый / Черный на уровне С4 по передней подмышечной линии
C6 Белый / Фиолетовый на уровне С4 по средней подмышечной линии

Кабель ЭКГ

Кабель для ЭКГ - составной элемент любого кардиографа. Благодаря ветвям кабеля для электрокардиографа снимаются показания с конечностей и грудного отдела пациента на блок ЭКГ для дальнейшей расшифровки.

Устройство Кабеля ЭКГ:

центральный жгут с наконечником; через наконечник(папа) кабель экг соединяется с телом кардиографа, Разъём ЭКГ (мама);

узел стыковки ветвей кабеля отведения ЭКГ и центрального кабеля ЭКГ;

ветви кабеля ЭКГ - количество зависит от канальности кардиографа;

наконечники ветвей - токосъёмники, к которым подключаются электроды.

Кабель ЭКГ подразделяется:

В зависимости от классификации и канальности аппарата, кабель для электрокардиографа может быть одно-канальным, трёх-канальным, шести и более канальным.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.

Кабель ЭКГ как выбрать:

При заказе кабеля для электрокардиографа необходимо указать марку или производителя кардиографа. В редких случаях требуется год выпуска кардиографа и канальность кабеля, то есть устройство кабеля ЭКГ.

Кабель ЭКГ также называют: кабель отведения экг, кабель отведений кардиографа, кабель отведений, кабель пациента для электрокардиографа, кабель пациента для ЭКГ, хвост ЭКГ, хвост отведений, шнур экг, жгут кардиографа, жгут кабелей экг, токосъёмник ЭКГ, кабель-канал ЭКГ, кабель для ЭКГ, кабель электрокардиографа.

Вместе с кабель для экг (кабель отведения ЭКГ) ищут: электрод конечностный, электрод прижимной, электрод грудной, перо ЭКГ, бумага ЭКГ, электрод ЭКГ.

Кабель ЭКГ

Кабель для ЭКГ - это неотъемлемая часть электрокардиографа. С помощью кабеля для ЭКГ берутся показатели у пациента для дальнейшей их расшивровки с аппарата ЭКГ. Кабель ЭКГ имеет несколько названий: кабель отведения кардиографа, кабель отведений, шнур экг, кабель отведения экг, токосъёмник ЭКГ, кабель пациента для электрокардиографа, кабель пациента для ЭКГ, хвост ЭКГ.
Кабель электрокардиографа состоит из основного жгута с наконечником, через который кабель соединяется с аппаратом ЭКГ, из узла стыковки ветвей кабеля отведения ЭКГ и центрального кабеля, ветвей кабеля, количество которых меняется в зависимости от канальности кардиографа, и наконечников ветвей, так называемых токосъемников, к которым присоединяются электроды.
Кабель ЭКГ классифицируется в зависимости от аппарата ЭКГ, бывают одноканальные, трехканальные, шестиканальные и другие кабели ЭКГ.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Прежде чем купить кабель ЭКГ, необходимо выяснить марку электрокардиографа, а так же желательно знать его канальность.

Кабель пациента – необходимый для аппарата ЭКГ расходный материал, с помощью которого к электрокардиографу присоединяются ЭКГ-электроды, позволяющие осуществить запись сигналов сердечной активности. Обычно кабель имеет 10 отведений для грудных и конечностных электродов (однако встречаются кабели с 7 или 2 отведениями). Купить электрокардиограф.

Штекеры для грудных электродов имеют стандартные цвета (красный, жёлтый, зелёный, синий, чёрный, коричневый) и стандартное расположение; данные об этом утверждены ГОСТ, а также американским и европейским стандартами индикации и цветовой маркировки проводов. Средняя длина провода – от 2100 до 3120 мм в разных моделях, длина грудных отведений – от 670 мм и конечностных – от 1150 мм. Рекомендуемая температура эксплуатации – 10-40?С.

Большинство ЭКГ-кабелей пациента жестко крепится к корпусу кардиографа двумя винтами М4. По такому типу присоединяются кабели почти во всех отечественных и импортных аппаратах ЭКГ. Болты обеспечивают крепкую и надёжную фиксацию, и при выборе кабеля предпочтение отдаётся, как правило, именно такому креплению. Другой вариант – фиксация при помощи двух прижимных металлических усов (впрочем, в отечественном оборудовании она не используется).

По типу разъёма выделяют банановый и клипсовый кабели пациента. Банановый кабель пациента используется с многоразовыми электродами, а клипсовый – с одноразовыми. Чтобы использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами, присоединяют специальные адаптеры. Банановый кабель подключается к ЭКГ-аппарату через стандартный разъём 15 Din.

ЭКГ-кабели пациента достаточно дорогостоящи, т.к. представляют сложную систему для переноса сигнала на электрокардиограф. Отечественные кабели пациента отличаются более демократичной ценой, однако следует отметить, что не все они имеют защиту от дефибрилляции и достаточный уровень помехозащищённости.

Кабель пациента для ЭКГ разработаны для уменьшения электрических помех из-за токов утечки, существующих в окружающей среде и приводящих к нарушениям при записи ЭКГ.

Упаковка: Количество в упаковке 1 шт., каждый кабель, оснащен инструкцией для использования, упакован индивидуально в полиэтиленовом пакете с соответствующим ярлыком, указывающим все идентификационные данные продукта.

Использование

o Воткните коннектор «кабеля пациента» в специальное гнездо электрокардиографа.
o Нанесите слой электропроводного геля на кожу в местах, соответствующих указанным в таблице индикация и цветовая маркировка электродов.
o Если используются одноразовые самоклеющиеся электроды, то не используйте электропроводный гель.
o Поместите электроды на грудную клетку и конечности на подготовленные места.
o Подсоедините каждый проводок «Кабеля пациента» с соответствующим электродом.
o Включите электрокардиограф и начните запись.
o После окончания записи отсоедините провода «кабеля пациента» от электродов.
o Индикация и цветовая маркировка электродов и их расположение на теле пациента:

ЭКГ-кабель является обязательным элементом кардиографа. Представляет собой систему связующих проводов, которые рассчитаны на стандартное количество отведений. Имеет функцию обеспечения контакта электрического поля пациентов с воспринимающей аппаратурой. Ветви кабеля для электрокардиографа позволяют считывать показания с грудного отдела и конечностей пациента, подавать их на блок ЭКГ для последующей расшифровки.

Конструкция ЭКГ-кабеля:
• центральный жгут, оснащенный наконечником; с помощью наконечника (папа) ЭКГ-кабель соединяется с блоком электрокардиографа (разъем ЭКГ – мама);
• ветви ЭКГ-кабеля (количество ветвей определяется канальностью кардиографа);
• узел стыковки для ветвей кабеля отведения с центральным кабелем ЭКГ;
• наконечники ветвей – снимают ток, к ним подключают электроды.

В зависимости от канальности кардиографа и классификации ЭКГ-кабель может быть одно-, трех-, шестиканальным и более.

Многоканальные кабели отведения оснащены 4 ответвлениями для конечностей и 6 ответвлениями для снятия показаний с грудной клетки.

Кабель электрокардиографа состоит из основного жгута с наконечником, через который кабель соединяется с аппаратом ЭКГ, из узла стыковки ветвей кабеля отведения ЭКГ и центрального кабеля, ветвей кабеля, количество которых меняется в зависимости от канальности кардиографа, и наконечников ветвей, так называемых токосъемников, к которым присоединяются электроды.

Кабель ЭКГ классифицируется в зависимости от аппарата ЭКГ, бывают одноканальные, трехканальные, шестиканальные и другие кабели ЭКГ.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Прежде чем купить кабель ЭКГ, необходимо выяснить марку электрокардиографа, а так же желательно знать его канальность.

Кабели пациента для ЭКГ — система связующих проводов, рассчитанных на стандартное количество отведений. Являются обязательным элементом электрокардиографического исследования. Поддерживают контакт электрического поля пациента с воспринимающей аппаратурой. Во многих современных моделях присутствует функция защиты от дефибриляции.

ЭКГ-кабели, предлагаемые на рынке медицинской техники, не идентичны по размеру и типу крепления разъёмов к корпусу кардиографа (при помощи пружинных усов либо крепёжных винтов).

Существуют разные модификации, рассчитанные на конкретные модели электрокардиографов. Однако, независимо от спецификации, сохраняется классическая цветовая маркировка, рекомендуемая медицинскими стандартами.

Таким образом, главный критерий при выборе этого аксессуара — совместимость с применяемой аппаратурой. Хотя ЭКГ-исследования имеют дело с токами сверхмалой интенсивности, важный момент при выборе набора кабелей — надежность производителя как гарантия абсолютной безопасности предлагаемых изделий.

Пациентные кабели

Защитите Ваше оборудование от поломок и преждевременного изнашивания!

Используйте только принадлежности и расходные материалы, рекомендованные нами для гарантии точности регистраций, качества печати и надежной работы прибора.

Вы можете приобрести электрокардиографов с банановым или клипсовым кабели пациента:

  • Банановый кабель пациента используется с многоразовыми электродами.

    f
  • Клипсовый кабель пациента используется с одноразовыми электродами.

    H
  • Специальные адаптеры дают возможность использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами.

Внимание!

Токопроводящие части кабеля пациента, электроды или соответствующие подключения компонентов, контактирующих с пациентом и защищенных от разряда дефибриллятора, включая нейтральный провод кабеля пациента и электроды, не должны соприкасаться с другими токопроводящим частям, в том числе с защитным заземлением. В противном случае может произойти короткое замыкание с риском поражения пациента электрическим током и повреждения устройства.

Во избежание травмирования пациента или повреждения прибора не подключайте отведения пациента к каким-либо другим устройствам или сетевым розеткам.

Всегда правильно подключайте кабель пациента и отведения во время дефибрилляции. В противном случае подключенные отведения могут быть повреждены.

Описание:

ЭКГ кабель пациента для НПП Монитор ЭК3Т-01-Р-Д, ЭК3Т-01-«Р-Д»/3, ЭК12Т-01-Р-Д, ЭК12Т-01-"Р-Д"/63, ЭК12Т-01-"Р-Д"/141, ЭК12Т-01-«Р-Д»/260, ЭК 3Т-01-«Р-Д»/1 (бумага 57 мм), ЭК 3Т-01-«Р-Д»/2 (бумага 80 мм), штекер banana 4мм, IEC
