Каталог > Кабели отведений для электрокардиографов > 100009
ЭКГ кабель пациента для Fukuda Denshi (CP-103T/L, CP-104T/L, CP-105T/L) FX-101, FX-102F, FX472, FX-3010, FX-328UY, FCP 2155, FCP 2201, FCP 4101, FCP 4101A, CARDIMAX FCP-7101, FCP-7102, FX-7102, FX-7202, FX-7302, FX-7402, FX-8222, FX-8322 / FX-8322R, FX-8822 / FX-8822R, штекер banana 4мм
 | Артикул: 100009 (OEM Ref: 201009) |
Цена: 6 774 руб
|
Добавлено |
Наличие на складе: 18 шт. (есть в наличии)
Наименование:
ЭКГ кабель пациента для Fukuda Denshi (CP-103T/L, CP-104T/L, CP-105T/L) FX-101, FX-102F, FX472, FX-3010, FX-328UY, FCP 2155, FCP 2201, FCP 4101, FCP 4101A, CARDIMAX FCP-7101, FCP-7102, FX-7102, FX-7202, FX-7302, FX-7402, FX-8222, FX-8322 / FX-8322R, FX-8822 / FX-8822R, штекер banana 4мм
Заводской артикул OEM Ref:
201009
CP-104T
OEM коды производителя (REF):
CP-104L (Banana)
E10R-FD1-N/I
E10R-FD1-B/I
E10R-FD1-P/I
110497
0201037
CP-104J
CP-104T
CN90
3661-8050
K1103B
39GA05
Fiab F6747R
Технические характеристики:
|
Общие данные:
Совместим с: Fukuda Denshi FX-101, FX-102F, FX-3010, FX-328UY, FCP 2155, FCP 2201, FCP 4101, FCP 4101A, CardiMax FX-7101, FX-7102, FX-7202, FX-7402.
ЭКГ кабель Fukuda предназначен для кардиографов Fukuda серии: Fukuda Denshi FX7202; Fukuda FX2155 - CP-104T; Fukuda Denshi FX326i; Fukuda FX3010; Fukuda FCP-2155, Alpha500/600,FCP2201.

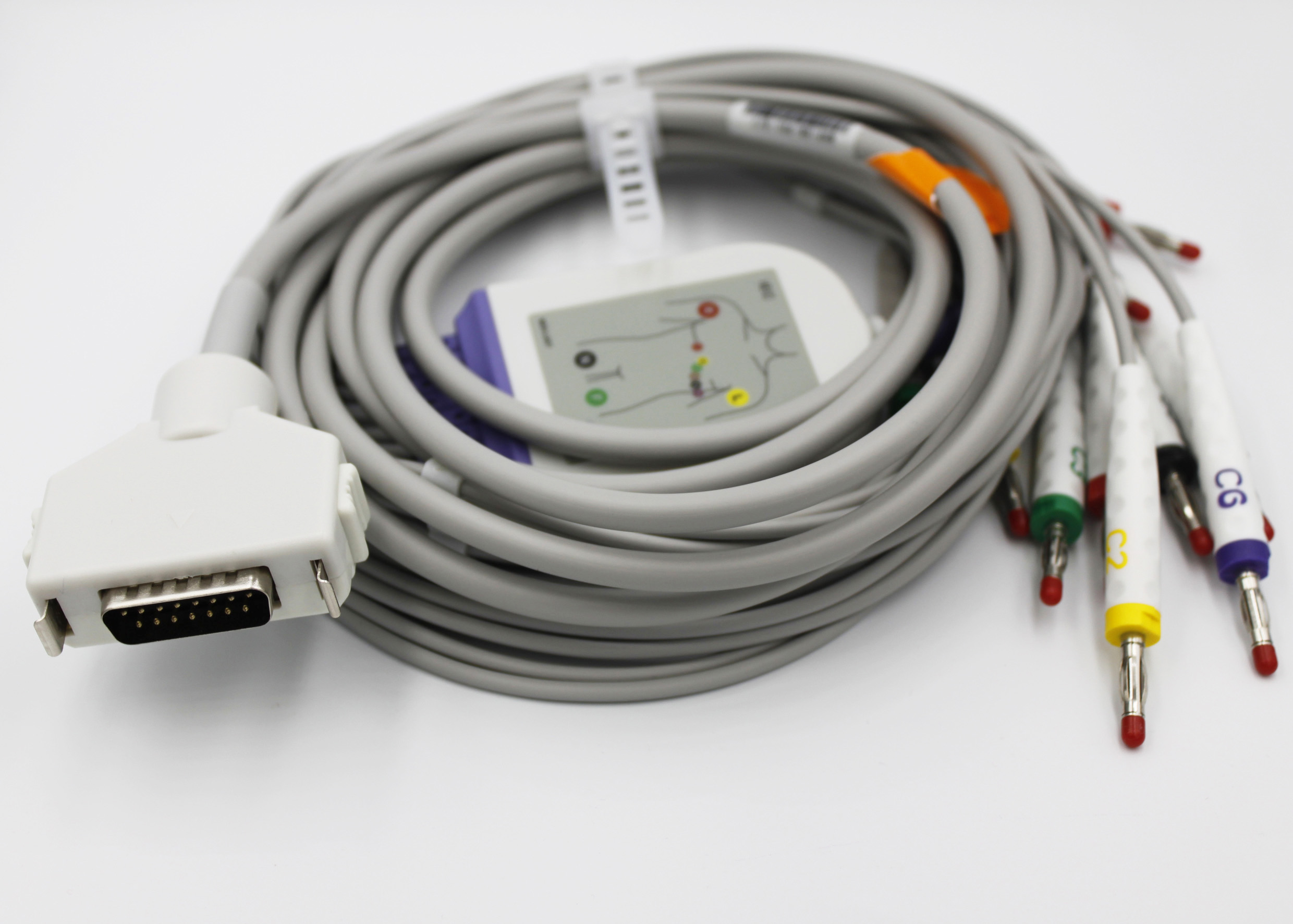

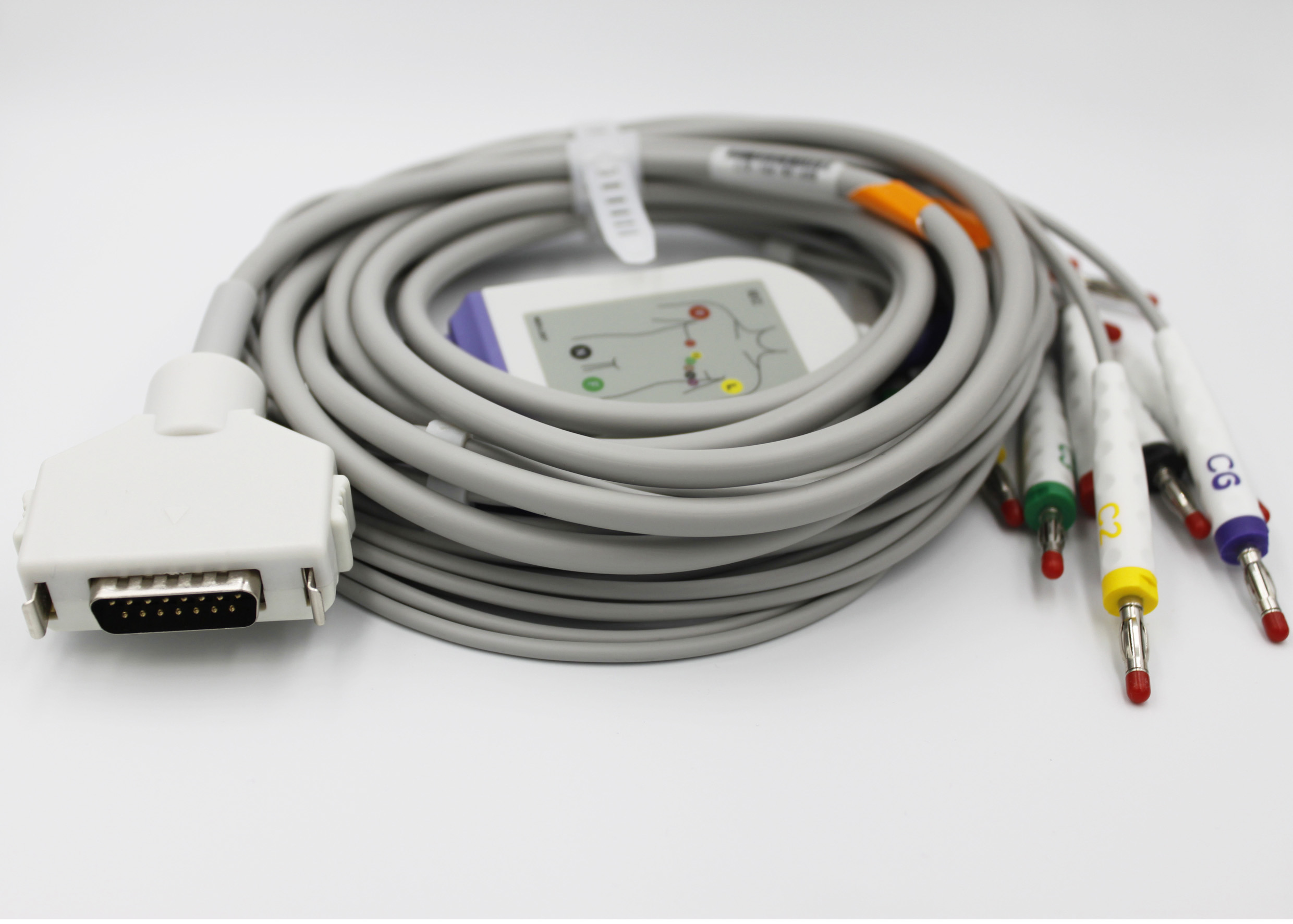

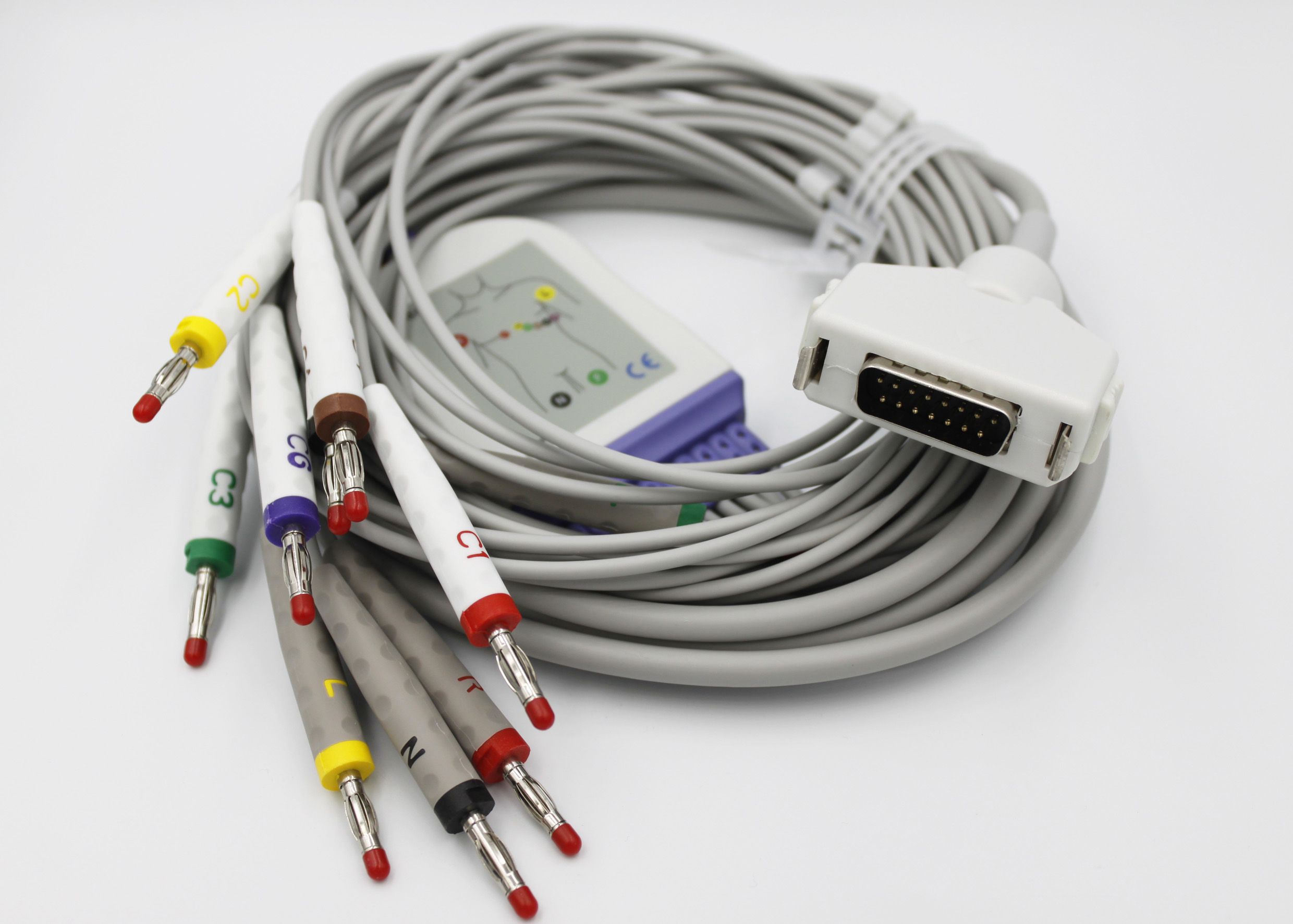

ЭКГ кабель Fukuda представляет собой кабель пациента серого цвета с 10 отведениями для считывания импульсных показаний с данных каналов во время работы кардиографа.
Кабель Fukuda поставляется вместе с ЭКГ и является заменяемой расходной частью в случае пропадания сигнала на одном из каналов ЭКГ или выходе из строя всвязи с приходом в негодность.
ЭКГ кабель Fukuda технические характеристики:
- Количество отведений – 10
- Цвет штекеров для грудных электродов: красный, жёлтый, зелёный, синий, коричневый, чёрный - имеют буквенные обозначения C1-C2-C3-C6-C4-C5. Max длина от блока развёртки 780мм
- Цвет штекеров для конечностных электродов: красный, жёлтый, зелёный, черный, имеют буквенные обозначения: R-L-F-N- (для удобства работы длина конечностных хвостов кабеля больше длины грудных max 1150мм от блока развёртки.
- Тип подключения к ЭКГ аппарату 15 DIN (2 ряда контактов 7 и 8 штук)
- Максимальная длина 3450мм
- Масса экг кабеля max 340 гр.
- Позволяет производить запись с частотой 0.005-150 Гц (-3 дБ)
- Температура эксплуатации -5-50°С
- Чувствительность передачи сигнала: 5/10/20 мм/мВ ± 5%
- Защита от дефибриляции – в наличии
- Диаметр штекера 4мм
- Тип штекера «banana»
- Двойная экранированная оплётка для защиты от внешних помех – в наличии.
- Страна производства КНР
Тип штекера «банан»
Двойная экранированная оплётка для защиты от внешних помех – в наличии.
ЭКГ кабель Fukuda: особенности
Кабель Fukuda подключается к телу кардиографа через разъём 15 DIN. «Папа» - кабель пациента, «Мама» - собственно ЭКГ; особенность состоит в том, что кабель ЭКГ жестко крепится к телу кардиографа не двумя винтами, как обычно, а двумя прижимными металлическими усами. Болтами крепче и надёжнее, если ЭКГ находится в скорой помощи и скорая носится по пересеченной местности без остановок. Усами не так крепко, но зато можно быстро скинуть старый кабель и поставить новый. Почему так? Желание производителя.
ЭКГ кабель Fukuda: дополнительно
ЭКГ кабель, в том числе и кабель Fukuda Denshi, в среде медицинских работников и в среде ремонтников медицинской техники принято называть по разному: и кабель пациента ЭКГ, и ЭКГ кабель, и кабель кардиографа и кабель для электродов экг, и пациентный кабель кардиографа.
Это слова синонимы, но суть их и практическое применение – одинаково.
Кабель ЭКГ является расходным материалом к ЭКГ. При помощи кабеля пациента происходит подключение пациента к приборам ЭКГ и осуществление регистрации данных о его сердечной деятельности.
Кабель отведений для ЭКГ Fukuda Denshi крепится к кардиографу специальными пружинными усиками, а не винтами, как это принято у других производителей.
Конструктивно кабель ЭКГ электродов представляет собой цельный корпус с резисторами внутри, к которым крепятся наконечники самих проводов. Данная конструкция обеспечивает защиту от дефибрилляции и максимально позволяет снизить риск причинения ожога пациенту.
Основные параметры:
Количество отведений, шт - 10;
Цвет: серый;
Диаметр штекера, мм - 4;
Длина, мм: кабель - 2100;
грудные отведения - 670;
конечностные отведения - 1150;1250;
Сопротивление, Ом- 900-1120;
Разъем - 15 Pin;
Температура эксплуатации, ºC от -5 до 50;
Влажность: 30-85%;
Вес изделия не превышает 0,34 кг;
Кабель применим к моделям ЭКГ: Fukuda Denshi FX7202; Fukuda FX2155 - CP-104T; Fukuda Denshi FX326i; Fukuda FX3010; Fukuda FCP-2155, Alpha500/600,FCP2201.
Кабель пациента для ЭКГ FUKUDA (10 отведений)Фирма-производитель прибора: Fukuda Denshi
Единица измерения: шт.
Количество в упаковке: 1 шт.
Артикул: 110497
Кабель пациента с отведениями (10 проводов) совместим с ЭКГ-аппаратами FX 2111, FCP 2155/7411, FX 3010/4101/4010/4510/7202/7402 (10 отведений) 0201037 Артикул: Для аппаратов: Fukuda
Комплектация:
Кабель ЭКГ Fukuda Denshi, 10 отведений поставляется в комплектации, заявленной на сайте, однако, она может быть изменена производителем. Просим Вас уточнять комплект поставки перед заказом. Кабель ЭКГ Fukuda Denshi, 10 отведений может быть доукомплектован доп. оборудованием и аксессуарами, расходными материалами, тем самым будут улучшены технические характеристики и функциональные возможности прибора.
Кабель пациента CP-104J (CP-104T) Fukuda
Кабель пациента (кабель отведений) для электрокардиографа Fukuda (Фукуда) FX-7102 / FX-7202 / FX-7402 / FX-7302 / FX-7101 / FX-7542 / FX-8222 / FX-8322 / FX-2201 / FX-2111 / FX-4010 / FCP-2201 / FCP-2155 / FX-3010 (производитель Fukuda Denshi / Фукуда Денши)
Длина кабеля: 3 м
Конец машина штекер: 15-контактный
Разъемы для подключения электродов: Pin 3.0/4.0 мм на выбор
Совместим: Fukuda Denshi FX-101, FX-102F, FX-3010, FX-328UY, FCP 2155, FCP 2201, FCP 4101, FCP 4101A, CardiMax FX-7101, FX-7102, FX-7202, FX-7402
Кабель пациента CP-104T (4 мм) и CP-104J (3 мм) используется со всеми моделями электрокардиографов фирмы Fukuda Denshi. C помощью 3-х мм или 4-х мм штырьков соединяется с 4-мя конечностными электродами и 6-ю грудными электродами. Кабели пациента CP-104T, CP-104L и CP-104J имеют защиту от дефибриллятора. Электрокардиограф Fukuda Denshi не будет поврежден при совместной работе с дефибриллятором, если используется один из перечисленных кабелей пациента, даже если пластины дефибриллятора контактируют с электродами ЭКГ. Корпус кабеля пациента - не разборный.
Кабели пациента CP-104T, CP-104L или CP-104J фирмы Фукуда Дэнши содержат резисторы, установленные в наконечники проводов отведений, чтобы предотвратить повреждение оборудования при совместном использовании с аппаратом высокочастотной хирургии. Эти резисторы снижают риск не только повреждения оборудования, но и риск получения ожогов пациентом.
Оригинальное название Fukuda Denshi one-piece EKG cable,10 leads,banana4.0,AHA
Материал проводника Медь
Куртка Резина
Экранирование Неэкранированных
Изоляционный материал Резина
Артикул K1103B
Подходит к моделям Fukuda Denshi FX7202, FX3010, FX326i, FX2155 - CP-104T; кабель с защитой от дефибрилляции; артикул 39GA05;
Кабель пациента для ЭКГ FUKUDA Denshi c 4-мя штекерами F6747R, FIAB. Артикул 12998 Артикул товара: 00009777
Наложение электродов на пациента
Для наложения электродов на пациента следуйте приведенной здесь процедуре. Правильность места наложения электродов является одним из наиболее важных факторов, влияющих на точность ЭКГ. Особое внимание следует уделять обеспечению хорошего электрического контакта.
Перед наложением электродов на пациента
Проверьте состояние пациента
Проверьте состояние пациента и убедитесь, что созданные условия позволяют ему полностью расслабиться и чувствовать себя комфортно. Если пациент напряжен, поговорите с ним, чтобы снять с него напряжение. Например, попросите его расслабить руки и ноги, и ощутить полную беззаботность; или попросите пациента нормально дышать. Невозможно получить точную ЭКГ, если руки и ноги пациента напряжены, или пациент находится в движении. Это может стать причиной таких проблем, как наложение ЭКГ и нестабильная изолиния.
Обработка кожного покрова
Протрите кожу пациента в местах наложения электродов смоченной в спиртовом растворе тканью, чтобы удалить загрязнения и жир. При наличии посторонних веществ и предметов между электродом и кожей пациента, повышается электрическое сопротивление, и запись будет нестабильной.
Использование контактного крема
Используйте кератиновый крем для улучшения контакта между кожей и электродом. Втирайте крем в кожу пациента до тех пор, пока кожа не станет чуть розоватой. При использовании крема в местах наложения грудных электродов обратите внимание на то, что области нанесения крема не должны налагаться или касаться одна другую. Если соседние участки наложения грудных электродов оказались объединенными через контактный крем из-за его чрезмерного количества, получение точной ЭКГ станет невозможным.
Наложение электродов на конечности (4 положения)
Прочно наложите на руки и ноги пациента (в нескольких сантиметрах выше запястья и лодыжки) электроды-зажимы. Убедитесь, что пациент не испытывает боли или дискомфорта.
Наложение грудных электродов (6 положений)
Наложите грудные электроды на следующие точки (убедившись, что пациент не испытывает боли или дискомфорта):
1: Четвертое межреберное пространство на правом краю грудины.
2: Четвертое межреберное пространство на левом краю грудины.
3: Посередине между 2 и 4.
4: Пятое межреберное пространство на средне-ключичной линии.
5: На левой передней подмышечной линии на том же горизонтальном уровне, что и 4.
6: На левой средне-подмышечной линии на том же горизонтальном уровне, что 4 и 5.
Опции и дополнительные принадлежности для ЭКГ-аппаратов Fukuda
Картриджи
Программное обеспечение
Аккумуляторные батареи
Грудные электродыPC-7403 Картридж анализ и интерпретация (FX7202, FX-7402)
FP-804 Картридж анализ и интерпретация (FX-8222)
FP-805 Картридж анализ и интерпретация (FX-8322/R)
PC-7404 Картридж анализ и интерпретация (FX-7402)
FP-805S Картридж анализ и интерпретация (FX-8322R)
FWA-001B Wi-Fiадаптер для FX-8222/8322/8322R
EFS-200 Программное обеспечение для подключения к ПК
Принадлежности для ЭКГ аппаратовEB 136 Сумка для ЭКГ. Материал: твил нейлон. Размеры 36х26х10 см, 1,2 кг
OT-02 Тележка складная для ЭКГ (44смх63смх86см) 4-х колесная с тормозами. Количество полок: 3, полиуретановое покрытие длительного использования
BAT (8222) Аккумуляторная батарея (8222)
BAT (8322) Аккумуляторная батарея (8322/8322R)
BAT (7102) Аккумуляторная батарея (7102,7101, 7302)
BAT (7202) Аккумуляторная батарея (7202)
8HRY43ADF Аккумуляторная батарея (FX-7402)
HHR-13F8G1 Аккумуляторная батарея (FX2, FCP)
CP-104T Кабель пациента 10 жильный (4 шт)
CP104J Кабель пациента 10 жильный (3 шт)
TE-01 Грудные электроды взрослые (6 шт)
TE-13 Грудные электроды детские (6 шт)
TE-36 Конечностные электроды детские (4 шт)
TE43 Конечностные электроды взрослые (4 шт)
14530/16(18)-в Лента регистрационная бумажная в рулонах 145ммх30м (для ЭКГ FX-8222)
21030/19-в Лента регистрационная бумажная в рулонах 210ммх30м (для ЭКГ FX-8222/8322R)
Европейский стандарт IEC Расположение на теле пациента
Индикация Цвет
R Красный правая рука
L Желтый левая рука
F Зеленый левая нога
N Черный правая нога
C1 Белый / Красный в 4-м межреберье справа от грудины
C2 Белый / Желтый в 4-м межреберье слева от грудины
C3 Белый / Зеленый на 5-м ребре, в геометрической серединемежду С2 и С4
C4 Белый / Коричневый в 5-м межреберье по левой среднеключичной линии
C5 Белый / Черный на уровне С4 по передней подмышечной линии
C6 Белый / Фиолетовый на уровне С4 по средней подмышечной линии
Кабель ЭКГ
Кабель для ЭКГ - составной элемент любого кардиографа. Благодаря ветвям кабеля для электрокардиографа снимаются показания с конечностей и грудного отдела пациента на блок ЭКГ для дальнейшей расшифровки.
Устройство Кабеля ЭКГ:
центральный жгут с наконечником; через наконечник(папа) кабель экг соединяется с телом кардиографа, Разъём ЭКГ (мама);
узел стыковки ветвей кабеля отведения ЭКГ и центрального кабеля ЭКГ;
ветви кабеля ЭКГ - количество зависит от канальности кардиографа;
наконечники ветвей - токосъёмники, к которым подключаются электроды.
Кабель ЭКГ подразделяется:
В зависимости от классификации и канальности аппарата, кабель для электрокардиографа может быть одно-канальным, трёх-канальным, шести и более канальным.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Кабель ЭКГ как выбрать:
При заказе кабеля для электрокардиографа необходимо указать марку или производителя кардиографа. В редких случаях требуется год выпуска кардиографа и канальность кабеля, то есть устройство кабеля ЭКГ.
Кабель ЭКГ также называют: кабель отведения экг, кабель отведений кардиографа, кабель отведений, кабель пациента для электрокардиографа, кабель пациента для ЭКГ, хвост ЭКГ, хвост отведений, шнур экг, жгут кардиографа, жгут кабелей экг, токосъёмник ЭКГ, кабель-канал ЭКГ, кабель для ЭКГ, кабель электрокардиографа.
Вместе с кабель для экг (кабель отведения ЭКГ) ищут: электрод конечностный, электрод прижимной, электрод грудной, перо ЭКГ, бумага ЭКГ, электрод ЭКГ.
Кабель ЭКГ
Кабель для ЭКГ - это неотъемлемая часть электрокардиографа. С помощью кабеля для ЭКГ берутся показатели у пациента для дальнейшей их расшивровки с аппарата ЭКГ. Кабель ЭКГ имеет несколько названий: кабель отведения кардиографа, кабель отведений, шнур экг, кабель отведения экг, токосъёмник ЭКГ, кабель пациента для электрокардиографа, кабель пациента для ЭКГ, хвост ЭКГ.
Кабель электрокардиографа состоит из основного жгута с наконечником, через который кабель соединяется с аппаратом ЭКГ, из узла стыковки ветвей кабеля отведения ЭКГ и центрального кабеля, ветвей кабеля, количество которых меняется в зависимости от канальности кардиографа, и наконечников ветвей, так называемых токосъемников, к которым присоединяются электроды.
Кабель ЭКГ классифицируется в зависимости от аппарата ЭКГ, бывают одноканальные, трехканальные, шестиканальные и другие кабели ЭКГ.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Прежде чем купить кабель ЭКГ, необходимо выяснить марку электрокардиографа, а так же желательно знать его канальность.
Кабель пациента – необходимый для аппарата ЭКГ расходный материал, с помощью которого к электрокардиографу присоединяются ЭКГ-электроды, позволяющие осуществить запись сигналов сердечной активности. Обычно кабель имеет 10 отведений для грудных и конечностных электродов (однако встречаются кабели с 7 или 2 отведениями). Купить электрокардиограф.
Штекеры для грудных электродов имеют стандартные цвета (красный, жёлтый, зелёный, синий, чёрный, коричневый) и стандартное расположение; данные об этом утверждены ГОСТ, а также американским и европейским стандартами индикации и цветовой маркировки проводов. Средняя длина провода – от 2100 до 3120 мм в разных моделях, длина грудных отведений – от 670 мм и конечностных – от 1150 мм. Рекомендуемая температура эксплуатации – 10-40?С.
Большинство ЭКГ-кабелей пациента жестко крепится к корпусу кардиографа двумя винтами М4. По такому типу присоединяются кабели почти во всех отечественных и импортных аппаратах ЭКГ. Болты обеспечивают крепкую и надёжную фиксацию, и при выборе кабеля предпочтение отдаётся, как правило, именно такому креплению. Другой вариант – фиксация при помощи двух прижимных металлических усов (впрочем, в отечественном оборудовании она не используется).
По типу разъёма выделяют банановый и клипсовый кабели пациента. Банановый кабель пациента используется с многоразовыми электродами, а клипсовый – с одноразовыми. Чтобы использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами, присоединяют специальные адаптеры. Банановый кабель подключается к ЭКГ-аппарату через стандартный разъём 15 Din.
ЭКГ-кабели пациента достаточно дорогостоящи, т.к. представляют сложную систему для переноса сигнала на электрокардиограф. Отечественные кабели пациента отличаются более демократичной ценой, однако следует отметить, что не все они имеют защиту от дефибрилляции и достаточный уровень помехозащищённости.
Кабель пациента для ЭКГ разработаны для уменьшения электрических помех из-за токов утечки, существующих в окружающей среде и приводящих к нарушениям при записи ЭКГ.
Упаковка: Количество в упаковке 1 шт., каждый кабель, оснащен инструкцией для использования, упакован индивидуально в полиэтиленовом пакете с соответствующим ярлыком, указывающим все идентификационные данные продукта.
Использование
o Воткните коннектор «кабеля пациента» в специальное гнездо электрокардиографа.
o Нанесите слой электропроводного геля на кожу в местах, соответствующих указанным в таблице индикация и цветовая маркировка электродов.
o Если используются одноразовые самоклеющиеся электроды, то не используйте электропроводный гель.
o Поместите электроды на грудную клетку и конечности на подготовленные места.
o Подсоедините каждый проводок «Кабеля пациента» с соответствующим электродом.
o Включите электрокардиограф и начните запись.
o После окончания записи отсоедините провода «кабеля пациента» от электродов.
o Индикация и цветовая маркировка электродов и их расположение на теле пациента:
ЭКГ-кабель является обязательным элементом кардиографа. Представляет собой систему связующих проводов, которые рассчитаны на стандартное количество отведений. Имеет функцию обеспечения контакта электрического поля пациентов с воспринимающей аппаратурой. Ветви кабеля для электрокардиографа позволяют считывать показания с грудного отдела и конечностей пациента, подавать их на блок ЭКГ для последующей расшифровки.
Конструкция ЭКГ-кабеля:
• центральный жгут, оснащенный наконечником; с помощью наконечника (папа) ЭКГ-кабель соединяется с блоком электрокардиографа (разъем ЭКГ – мама);
• ветви ЭКГ-кабеля (количество ветвей определяется канальностью кардиографа);
• узел стыковки для ветвей кабеля отведения с центральным кабелем ЭКГ;
• наконечники ветвей – снимают ток, к ним подключают электроды.
В зависимости от канальности кардиографа и классификации ЭКГ-кабель может быть одно-, трех-, шестиканальным и более.
Многоканальные кабели отведения оснащены 4 ответвлениями для конечностей и 6 ответвлениями для снятия показаний с грудной клетки.
Кабель электрокардиографа состоит из основного жгута с наконечником, через который кабель соединяется с аппаратом ЭКГ, из узла стыковки ветвей кабеля отведения ЭКГ и центрального кабеля, ветвей кабеля, количество которых меняется в зависимости от канальности кардиографа, и наконечников ветвей, так называемых токосъемников, к которым присоединяются электроды.
Кабель ЭКГ классифицируется в зависимости от аппарата ЭКГ, бывают одноканальные, трехканальные, шестиканальные и другие кабели ЭКГ.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Прежде чем купить кабель ЭКГ, необходимо выяснить марку электрокардиографа, а так же желательно знать его канальность.
Кабели пациента для ЭКГ — система связующих проводов, рассчитанных на стандартное количество отведений. Являются обязательным элементом электрокардиографического исследования. Поддерживают контакт электрического поля пациента с воспринимающей аппаратурой. Во многих современных моделях присутствует функция защиты от дефибриляции.
ЭКГ-кабели, предлагаемые на рынке медицинской техники, не идентичны по размеру и типу крепления разъёмов к корпусу кардиографа (при помощи пружинных усов либо крепёжных винтов).
Существуют разные модификации, рассчитанные на конкретные модели электрокардиографов. Однако, независимо от спецификации, сохраняется классическая цветовая маркировка, рекомендуемая медицинскими стандартами.
Таким образом, главный критерий при выборе этого аксессуара — совместимость с применяемой аппаратурой. Хотя ЭКГ-исследования имеют дело с токами сверхмалой интенсивности, важный момент при выборе набора кабелей — надежность производителя как гарантия абсолютной безопасности предлагаемых изделий.
Пациентные кабели
Защитите Ваше оборудование от поломок и преждевременного изнашивания!
Используйте только принадлежности и расходные материалы, рекомендованные нами для гарантии точности регистраций, качества печати и надежной работы прибора.
Вы можете приобрести электрокардиографов с банановым или клипсовым кабели пациента:
- Банановый кабель пациента используется с многоразовыми электродами.
S
f - Клипсовый кабель пациента используется с одноразовыми электродами.
S
H - Специальные адаптеры дают возможность использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами.
Внимание!
Токопроводящие части кабеля пациента, электроды или соответствующие подключения компонентов, контактирующих с пациентом и защищенных от разряда дефибриллятора, включая нейтральный провод кабеля пациента и электроды, не должны соприкасаться с другими токопроводящим частям, в том числе с защитным заземлением. В противном случае может произойти короткое замыкание с риском поражения пациента электрическим током и повреждения устройства.
Во избежание травмирования пациента или повреждения прибора не подключайте отведения пациента к каким-либо другим устройствам или сетевым розеткам.
Всегда правильно подключайте кабель пациента и отведения во время дефибрилляции. В противном случае подключенные отведения могут быть повреждены.
Описание:
